流砂过滤器 流砂过滤器LSGL型 产品介绍 这种过滤设备可以有效地去除原水(或废水)中悬浮物和胶体物。在水处理及污水净化时，通过砂床过滤除去固体悬浮物和其它杂质是经济有效的解决方案。 服务热线：4006664833 17711898133 18295510262

产品介绍

　　这种过滤设备可以有效地去除原水(或废水)中悬浮物和胶体物。在水处理及污水净化时，通过砂床过滤除去固体悬浮物和其它杂质是经济有效的解决方案。该过滤设备巧妙地将过滤和洗砂过程在不同的部位同时单独进行，无需配置清水池和大功率反冲洗水泵，使过滤操作得以连续稳定的运行。整个过滤过程中，滤料(砂子)向下循环流动，而原水则向动，使原水和石英砂充分接触，截留悬浮物质。具有过滤效率高、能耗低、操作简便等优点，可广泛应用于各种水处理工艺。

　　详细参数

　　加工定制：是；

　　处理污水量：10-2000（m3/h）；

　　型号：LSGL；

　　臭氧用量：无（g/h）；

　　空气量：1-6（m3/min）；

　　贮气罐容积：1-3（m3）；

　　流量计规格：60-2500（m3/h）；

　　出水管口径：按要求（mm）；

　　进水管口径：按要求（mm）；

　　外形尺寸：按要求（cm）；

　　曝气机功率：按要求（kw）；

　　水泵功率：按要求（kw）；

　　规格：按要求；

　　工作原理

　　高效流砂过滤器的运行可分为原水过滤和滤料清洗再生两个相对独立又同时进行的过程。二者在同一个过滤器的不同位置完成，前者动力依靠高位差或泵的提升，而后者则通过压缩空气完成的。

　　产品特点

    1、结构紧凑：该设备集混凝反应、过滤、连续清洗于一体。简化了水处理工艺流程、占地面积小、结构简单、安装操作灵活方便。降低了原水处理工艺多环节的能耗和人工管理费用，减轻了操作难度。

    2、混凝反应效果明显：应用混凝反应机理和沉降机理，有效地去除水中的悬浮物和胶体物质，有利于在砂滤区进一步降胝出水浊度。

    3、连续自清洗过滤：过滤介质自动循环，连续清洗，无需停机进行反冲洗。

    4、降低原水的悬浮物(SS)含量：配合微絮凝装置，进水SS≤mg/L的各种工业用水、城市生活污水、工业用水作为回用水，去除率≥90%，达到过滤效果。

    5、特选材质，使用寿命长。

    产品优越性

    1、可连续运行，无需专门的反冲洗设备。

    2、独特的洗净装置只需少量的清洗水就能达到完全的滤料洗净效果。

    3、操作灵活方便，可自由调节空气输送量和压力。

    4、特殊的锥形砂子分布器使滤床中的沙子均匀下降，不会出现滤层堵塞现象，使滤料始终保持干净状态，提高了过滤效率。

    5、运行费用低，动力消耗只有原水泵和空压机。

    主要结构和性能

    1) 活性砂过滤池系统由相应结构的混凝土滤池、底部锥斗、导砂斗、布水器、过滤器组件、洗砂器、进水管道、空气提升管、出水管道和洗砂水出水管等组成。内部过滤单元与相应管道间应采用柔性连接。压缩空气系统提供的压缩空气经空气控制柜，应通过PU材质的空气软管与过滤器顶部连接。

    2) 活性砂滤池分为6个过滤单元。每个过滤单元内包括4套连续流砂过滤器，共24套过滤设备。每套过滤器的过滤面积6平米，安装在预先按照要求设计好的滤池中。滤池上应铺设单覆面盖板，以防止污染物落入滤池，造成二次污染。

    3) 活性砂过滤器基于逆流原理，待处理的原水经进水管，通过位于过滤器底部的布水器进入滤床。水流由下向上逆流通过滤床，经过滤后的过滤液在过滤器顶部聚集，经出水堰流出。 过滤器底部被污染的滤料通过气提被提升到过滤器顶部的洗砂器，通过紊流作用使污染物从活性砂中分离出来，净砂利用自重返回砂床从而实现连续过滤，杂质通过清洗水出水管排出回流到污水处理厂的前端处理系统，洗砂水的自用水量不大于待处理水量的5%。

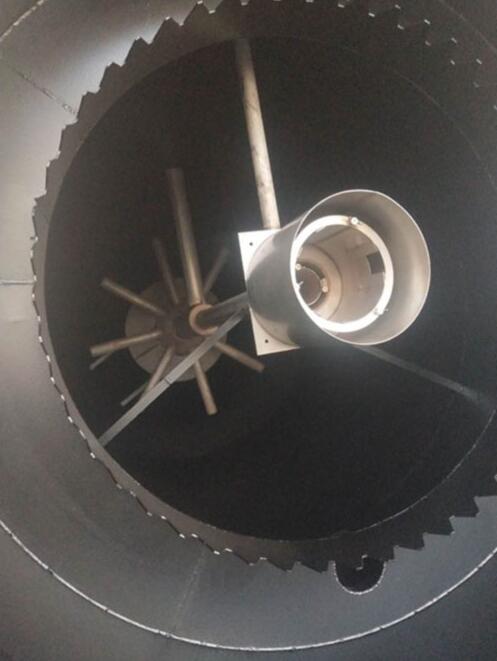

    4) 活性砂过滤器包括进水管、导流罩、布水器、洗砂器、洗砂水出水管，空气提升管等。进水管、洗砂水排污管都位于过滤器的上部。

    5) 洗砂器由外筒和内筒组成。外筒内侧有环（洗砂环），而内筒是外侧有环。外筒的洗砂环与内筒的洗砂环相交叉，从而内外筒之间形成迷宫式通道。被污染的砂子从被提升到洗沙器，从上部进到迷宫式通道缓慢下降，去除砂子表面的污物。滤床上部的过滤水由下部进到迷宫式通道。这部分洗净水在通道内从下往，洗净缓慢下降的砂子。

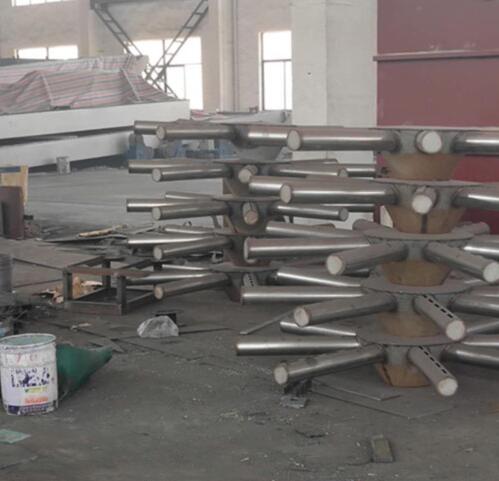

    6) 布水装置由布水器和导流罩组成。原水通过布水器上的布水孔进入滤床，再经过锥型导流罩的导流作用流向四周，到达均匀布水。

    7) 空气提升管装置由提砂管和压缩空气进气管组成。通过气提的方式将滤池底部的滤砂提升到达位于过滤器顶部的洗砂器

    8) 滤池内管道的支、吊架及螺栓等附属材料采用304不锈钢材质其能长期使用。

    9) 活性砂滤池顶部平台采用支撑钢梁及玻璃钢盖板组成。盖板支撑梁材质为22#a工字钢。 池顶盖板为全封闭设计，避免异物落入，同时开启灵活，一人可搬启，并且留有洗砂器观察孔和测砂杆插入孔。盖板采用单覆面玻璃钢制作，外形美观，经久耐用。
